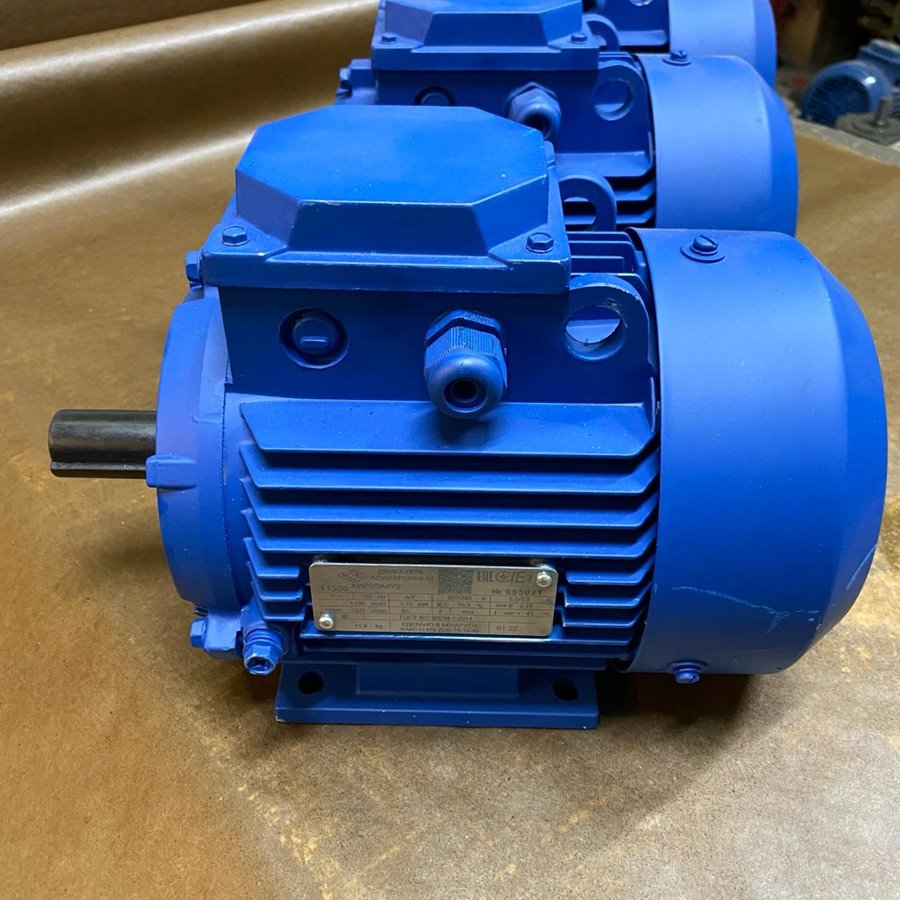

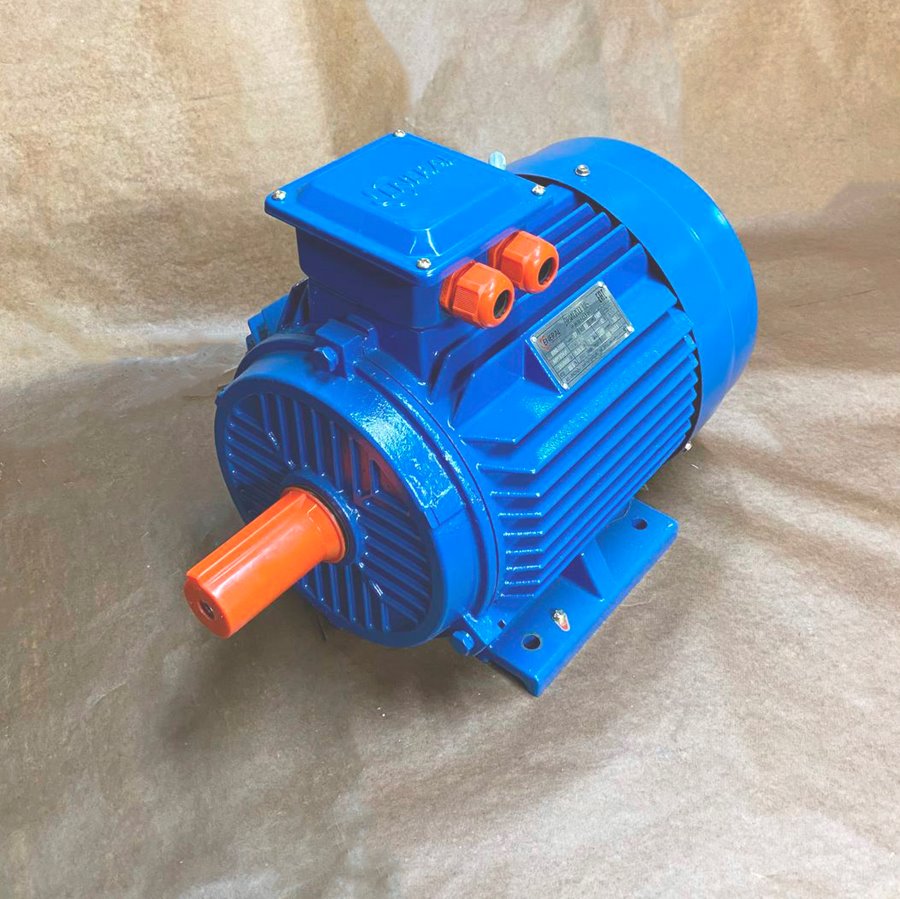

Асинхронные трехфазные электродвигатели АИР71В4 (АДМ71В4) а также аналогичные двигатели других общепромышленных серий используются практически во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.д.).
При заказе электродвигателя общепромышленного назначения важны следующие параметры:
- мощность (кВт);
- скорость вращения (об/мин);
- напряжение (В);
- тип исполнения по монтажу (IM) (лапы, фланец, малый фланец, комбинированное).
Базовое исполнение – режим работы S1, от сети трехфазного переменного тока 50 Гц напряжением 220В/380В. Климатическое исполнение и категория размещения У3. Степень защиты IP54. Изготавливаются в чугунном корпусе.
Габаритные, установочные и присоединительные размеры электродвигателя АИР71В4 (АДМ71В4)
|
Двигатель |
Габаритные размеры |
Установочные и присоединительные размеры, мм |
||||||||||||||||||||||||
|
l30 |
l33 |
h31 |
d30 |
b10 |
l10 |
l31 |
d1 |
d2 |
l1 |
l2 |
b1 |
b2 |
h5 |
h6 |
h1 |
h2 |
h |
h10 |
d10 |
d20 |
d25 |
d24 |
l20 |
d22 |
l21 |
|
|
L |
LC |
HD |
AC |
A |
B |
C |
D |
DА |
E |
ЕА |
F |
FА |
GA |
GС |
GD |
GF |
H |
HА |
K |
M |
N |
P |
T |
S |
LA |
|
|
АИР71В4 |
270 |
314 |
185 |
163 |
112 |
90 |
45 |
19 |
19 |
40 |
40 |
6 |
6 |
21,5 |
21,5 |
6 |
6 |
71 |
8 |
7 |
165 |
130 |
200 |
3,5 |
12 |
10 |
Рис. 1. Исполнение IM1081 (1082)
Рис. 2. Исполнение IM2081 (2082)
Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, l21, b11, h10 у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции.
Установочные размеры для электродвигателя АИР 71А2 с малыми фланцами (IM2181 и IM3681)
|
Электродвигатель |
d20 |
d22 |
d24 |
d25 |
l25 |
|
M |
S |
P |
N |
T |
|
|
АИР71В4 |
85 / 115 |
M6 / М8 |
105 / 140 |
70 / 95 |
2,5 / 3 |
Купить электродвигатели АИР71В4 (АДМ71В4) со склада в г. Екатеринбург по самой выгодной цене, поддержка всех гарантийных обязательств производителя, постоянное наличие, доставка по России. КОНТАКТЫ
