Асинхронные трехфазные электродвигатели МТН200LA6 (4МТ200LA6), а также другие аналогичные крановые двигатели серий (MTH, МТФ, ДМТF) используются для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.

Базовое исполнение – повторно‑кратковременный режим работы S3 ПВ=40%, с питанием от сети 50 Гц напряжением 220/380В (500В, 660В по требованию).

Климатическое исполнение и категория размещения У1, степень защиты IP55.

Электродвигатели марки Энерал по умолчанию имеют повышенный класс нагревостойкости изоляции Н (температурный индекс 180°С) и оснащены датчиками контроля температуры обмотки. Изготавливаются в чугунном корпусе. Поставляются в вариантах с охлаждением свободной конвекцией IC410, либо с охлаждением крыльчаткой, установленной на валу IC411. По заказу - с узлом независимой вентиляции IC416.

Габаритные, установочные и присоединительные размеры электродвигателей МТН200LA6 (4МТ200LA6)

Серия	Тип	IM	b1	b10	b11	d1, d2	d5	d10	d20	d22	d24	d25	d30	h	h1	h5	h10	h31	l1, l2	l3	l10	l11	l20	l28	l30	l31	l33
MTH	200LA6 (ENR10)	1003, 1004	16	318	400	65	М42х3	19	-	-	-	-	395	200	10	66,4	28	500	140	105	305	400	-	404	975	133*	1118
		2003, 2004	16	318	400	65	М42х3	19	400	8х19	450	350	395	200	10	66,4	28	500	140	105	305	400	5	404	975	133	1118
4MT	200LA6	1003,1004	16	318	400	65	М42х3	19	-	-	-	-	-	200	10	66,4	24	500	140	105	305	350	-	-	907	133*	1053

* Электродвигатели, размер l31 которых обозначен *, в исполнениях IM1001 и IM2001 имеют рабочий конец вала со стороны противоположный щеточно-контактному механизму; остальные со стороны щеточно-контактного механизма (см. рис)
*** Электродвигатели с охлождением естественной конвекцией - IC410

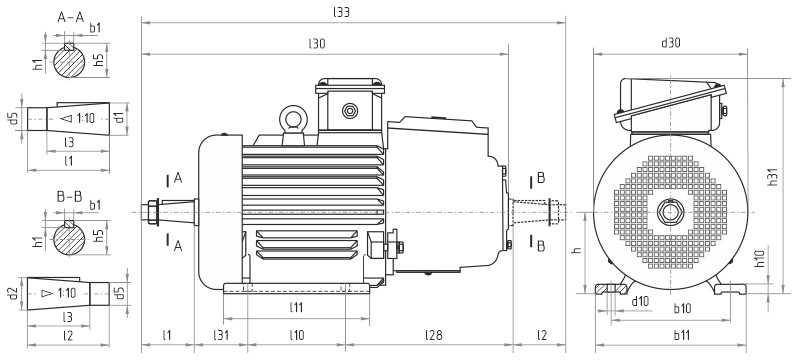

Рис. 1. Исполнение IM1001, IM1002

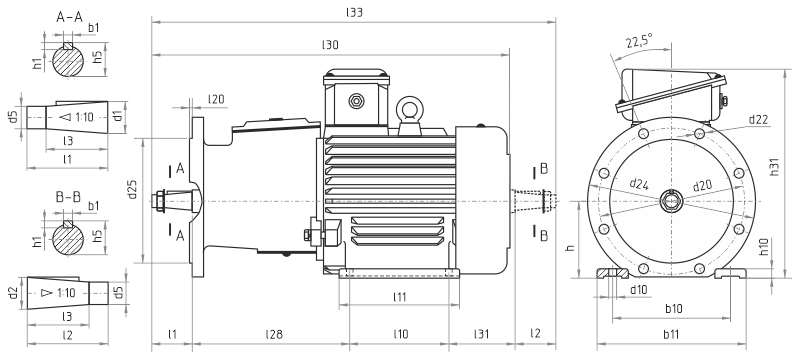

Рис. 2. Исполнение IM2001, IM2002

Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, b11, h10 приведены справочно и у разных производителей, а также в разных партиях, могут различаться. Если данные размеры являются критично значимыми, то их обязательное соответствие чертежу необходимо согласовать при заказе.
