Асинхронные трехфазные электродвигатели МТН 712-10, а также другие аналогичные крановые двигатели серий (MTH, МТФ, ДМТF) используются для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.

Базовое исполнение – повторно‑кратковременный режим работы S3 ПВ=40%, с питанием от сети 50 Гц напряжением 220/380В (500В, 660В по требованию).

Климатическое исполнение и категория размещения У1, степень защиты IP55.

Электродвигатели марки Энерал по умолчанию имеют повышенный класс нагревостойкости изоляции Н (температурный индекс 180°С) и оснащены датчиками контроля температуры обмотки. Изготавливаются в чугунном корпусе. Поставляются в вариантах с охлаждением свободной конвекцией IC410, либо с охлаждением крыльчаткой, установленной на валу IC411. По заказу - с узлом независимой вентиляции IC416.

Габаритные, установочные и присоединительные размеры электродвигателей МТН 712-10

Серия	Тип	IM	b1	b10	b11	d1, d2	d5	d10	d20	d22	d24	d25	d30	h	h1	h5	h10	h31	l1, l2	l3	l10	l11	l20	l30	l31	l33
MTH	712-10 (ENR10)	1003, 1004	25	640	750	110	М80х4	48	-	-	-	-	840	400	14	110,9	45	1025	210	165	510	740	-	1493	323	1715

* Электродвигатели, размер l31 которых обозначен *, в исполнениях IM1003 имеют рабочий конец вала со стороны вентилятора; остальные - со стороны щеточно-контактного механизма (см. рис.)

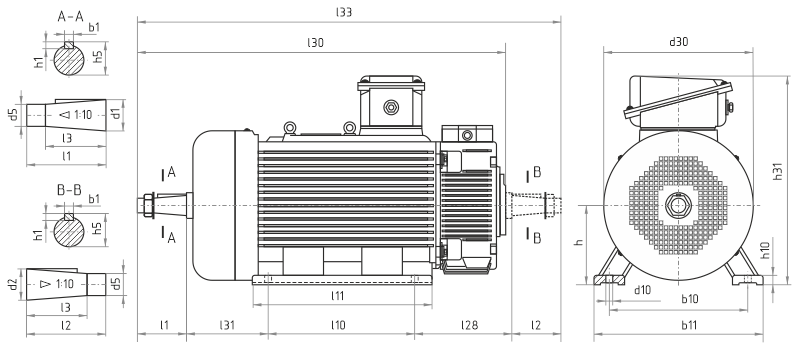

Рис. 1. Исполнение IM1003, IM1004



Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, b11, h10 приведены справочно и у разных производителей, а также в разных партиях, могут различаться. Если данные размеры являются критично значимыми, то их обязательное соответствие чертежу необходимо согласовать при заказе.

Купить электродвигатели крановые МТН 712-10, а также другие аналогичные крановые двигатели серий (MTH, МТФ, ДМТF) со склада в г. Екатеринбург по самой выгодной цене, поддержка всех гарантийных обязательств производителя, постоянное наличие, доставка по России. КОНТАКТЫ
