Асинхронные трехфазные электродвигатели МТН 411-8 (MTF 411-8), а также другие аналогичные крановые двигатели серий (MTH, МТФ, ДМТF) используются для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.

Базовое исполнение – повторно‑кратковременный режим работы S3 ПВ=40%, с питанием от сети 50 Гц напряжением 220/380В (500В, 660В по требованию).

Климатическое исполнение и категория размещения У1, степень защиты IP55.

Электродвигатели марки Энерал по умолчанию имеют повышенный класс нагревостойкости изоляции Н (температурный индекс 180°С) и оснащены датчиками контроля температуры обмотки. Изготавливаются в чугунном корпусе. Поставляются в вариантах с охлаждением свободной конвекцией IC410, либо с охлаждением крыльчаткой, установленной на валу IC411. По заказу - с узлом независимой вентиляции IC416.

Габаритные, установочные и присоединительные размеры электродвигателей МТН 411-8 (MTF 411-8)

Серия	Тип	IM	b1	b10	b11	d1, d2	d5	d10	d20	d22	d24	d25	d30	h	h1	h5	h10	h31	l1, l2	l3	l10	l11	l20	l28	l30	l31	l33
MTH	411-8 (ENR10)	1003, 1004	16	330	412	65	М42х3	28	-	-	-	-	422	225	10	66,4	28	540	140	105	335	425	-	272	927	175*	1062
		2003, 2004	16	330	412	65	М42х3	28	350	8x18	400	300	422	225	10	66,4	28	540	140	105	335	529	5	280	927	175	1070
MTH	411-8 (ENR15)	1003, 1004	16	330	425	65	М42х3	28	-	-	-	-	430	225	10	66,4	28	545	140	105	335	425	-	-	922	175*	1062
MTH	411-8	1003, 1004	16	330	440	65	М42х3	28	-	-	-	-	-	225	10	-	25	525	140	105	335	435	-	-	907	175*	1053
		2003, 2004	16	330	440	65	М42х3	28	350	8x18	400	300	-	225	10	-	25	525	140	105	335	435	5	-	917	175	1062

* Электродвигатели, размер l31 которых обозначен *, в исполнениях IM1003 и IM2003 имеют рабочий конец вала со стороны вентилятора; остальные - со стороны щеточно-контактного механизма (см. рис.)

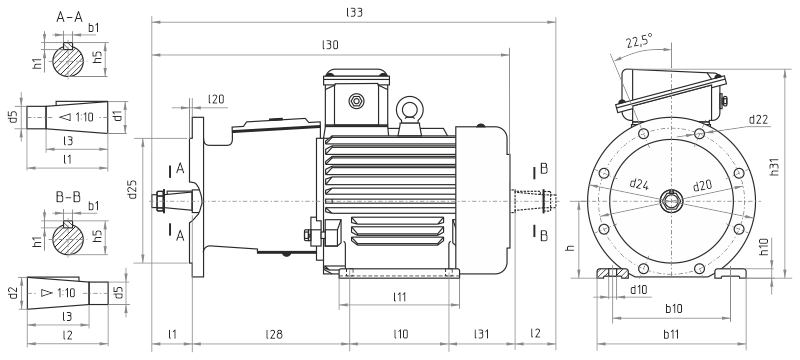

Рис. 1. Исполнение IM1003, IM1004

Рис. 1. Исполнение IM2003, IM2004

Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, b11, h10 приведены справочно и у разных производителей, а также в разных партиях, могут различаться. Если данные размеры являются критично значимыми, то их обязательное соответствие чертежу необходимо согласовать при заказе.
