МТКН 111-6 (MTKF 111-6)

3,5 кВт / 900 об/мин - электродвигатель крановый асинхронный трехфазный

Подробное описание

ЭЛЕКТРОДВИГАТЕЛЬ КРАНОВЫЙ МТКН 111-6 (MTKF 111-6)

Асинхронные трехфазные электродвигатели МТКН 111-6 (MTKF 111-6), а также другие аналогичные крановые двигатели серий (MTH, МТФ, ДМТF) используются для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.

Базовое исполнение – повторно‑кратковременный режим работы S3 ПВ=40%, с питанием от сети 50 Гц напряжением 220/380В (500В, 660В по требованию).

Климатическое исполнение и категория размещения У1, степень защиты IP55.

Электродвигатели марки Энерал по умолчанию имеют повышенный класс нагревостойкости изоляции Н (температурный индекс 180°С) и оснащены датчиками контроля температуры обмотки. Изготавливаются в чугунном корпусе. Поставляются в вариантах с охлаждением свободной конвекцией IC410, либо с охлаждением крыльчаткой, установленной на валу IC411. По заказу - с узлом независимой вентиляции IC416.

Габаритные, установочные и присоединительные размеры электродвигателей МТКН 111-6 (MTKF 111-6)

Серия	Тип	IM	b1	b10	b11	d1, d2	d10	d20	d22	d24	d25	d30	h	h1	h5	h10	h31	l1, l2	l10	l11	l20	l30	l31	l33
MTKH	111-6 (ENR10)	1001, 1002	10	220	280	35	15	-	-	-	-	285	132	8	38	15	350	80	190	305	-	495	140*	592
MTKH	111-6 (ENR10)	2001, 2002	10	220	280	35	15	300	4x18	330	250	285	132	8	38	15	350	80	190	305	5	540	154*	625
ДMTКF	111-6	1001, 1002	10	220	290	35	19	-	-	-	-		132	8	38	20	342	80	190	240	-	488	140*	574
ДMTКF	111-6	2001, 2002	10	220	290	35	19	300	4x18	330	250		132	8	38	29	342	80	190	240	5	488	140	574

* В исполнениях IM1001 и IM2001 двигатели имеют рабочий конец вала со стороны противоположной клеммной коробке (см. рис.)

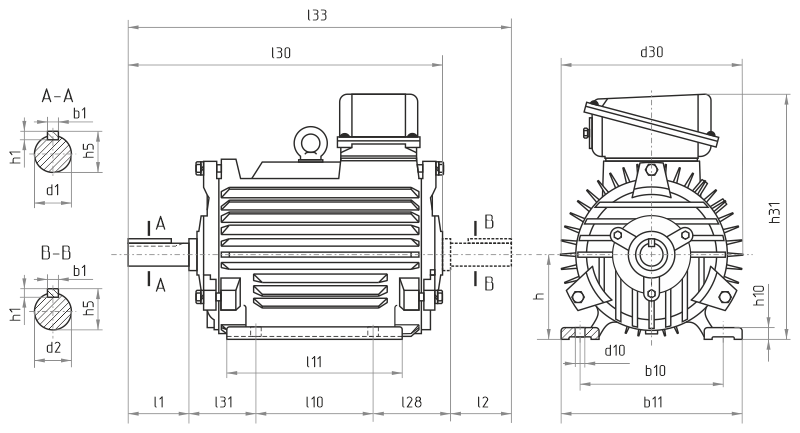

Рис. 1. Исполнение IM1001, IM1002

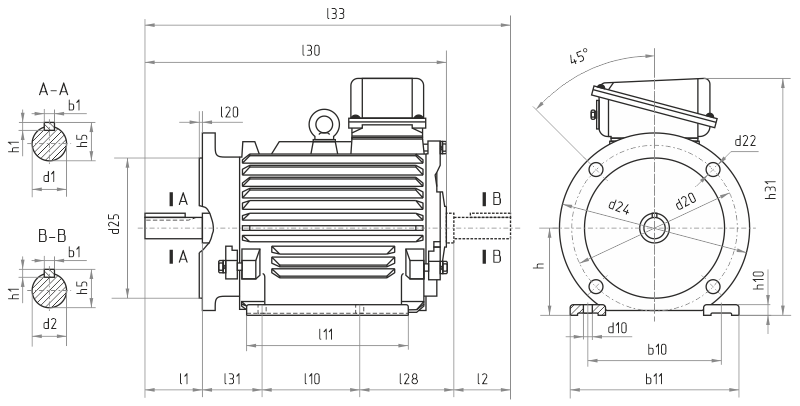

Рис. 1. Исполнение IM2001, IM2002

Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, b11, h10 приведены справочно и у разных производителей, а также в разных партиях, могут различаться. Если данные размеры являются критично значимыми, то их обязательное соответствие чертежу необходимо согласовать при заказе.
