МТКН 012-6 (MTKF 012-6)

2,2 кВт / 908 об/мин - электродвигатель крановый асинхронный трехфазный

Подробное описание

ЭЛЕКТРОДВИГАТЕЛЬ КРАНОВЫЙ МТКН 012-6 (MTKF 012-6)

Асинхронные трехфазные электродвигатели МТКН 012-6 (MTKF 012-6), а также другие аналогичные крановые двигатели серий (MTH, МТФ, ДМТF) используются для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.

Базовое исполнение – повторно‑кратковременный режим работы S3 ПВ=40%, с питанием от сети 50 Гц напряжением 220/380В (500В, 660В по требованию).

Климатическое исполнение и категория размещения У1, степень защиты IP55.

Электродвигатели марки Энерал по умолчанию имеют повышенный класс нагревостойкости изоляции Н (температурный индекс 180°С) и оснащены датчиками контроля температуры обмотки. Изготавливаются в чугунном корпусе. Поставляются в вариантах с охлаждением свободной конвекцией IC410, либо с охлаждением крыльчаткой, установленной на валу IC411. По заказу - с узлом независимой вентиляции IC416.

Габаритные, установочные и присоединительные размеры электродвигателей МТКН 012-6 (MTKF 012-6)

Серия	Тип	IM	b1	b10	b11	d1, d2	d10	d20	d22	d24	d25	d30	h	h1	h5	h10	h31	l1, l2	l10	l11	l20	l30	l31	l33
MTKH	012-6 (ENR10)	1001, 1002	8	180	230	28	12	-	-	-	-	240	112	7	31	20	320	60	190	250	-	455	127*	513
MTKH	012-6 (ENR10)	2001, 2002	8	180	230	28	12	255	4x14	280	215	240	112	7	31	20	320	60	190	250	4	455	127*	513
ДMTКF	012-6	1001, 1002	8	190	240	28	12	-	-	-	-		112	7	31	15	290	60	159	210	-	442	70	506
ДMTКF	012-6	2001, 2002	8	190	240	28	12	265	4x15	300	230		112	7	31	15	290	60	159	210	5	442	65	511

* В исполнениях IM1001 и IM2001 двигатели имеют рабочий конец вала со стороны противоположной клеммной коробке (см. рис.)

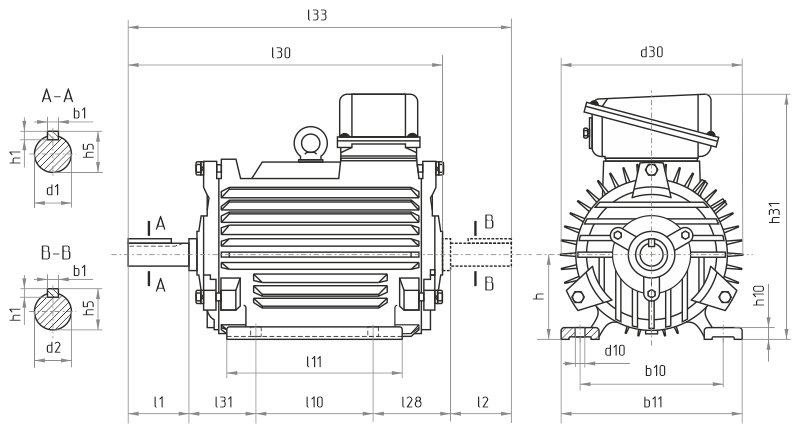

Рис. 1. Исполнение IM1001, IM1002

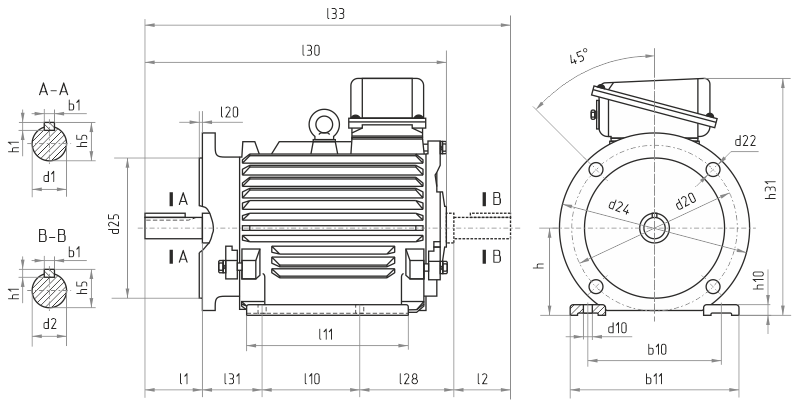

Рис. 1. Исполнение IM2001, IM2002

Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, b11, h10 приведены справочно и у разных производителей, а также в разных партиях, могут различаться. Если данные размеры являются критично значимыми, то их обязательное соответствие чертежу необходимо согласовать при заказе.
