Асинхронные трехфазные электродвигатели 4МТН400L10 (МТН 400L10), а также другие аналогичные крановые двигатели серий (MTH, МТФ, ДМТF) используются для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.

Базовое исполнение – повторно‑кратковременный режим работы S3 ПВ=40%, с питанием от сети 50 Гц напряжением 220/380В (500В, 660В по требованию).

Климатическое исполнение и категория размещения У1, степень защиты IP55.

Электродвигатели марки Энерал по умолчанию имеют повышенный класс нагревостойкости изоляции Н (температурный индекс 180°С) и оснащены датчиками контроля температуры обмотки. Изготавливаются в чугунном корпусе. Поставляются в вариантах с охлаждением свободной конвекцией IC410, либо с охлаждением крыльчаткой, установленной на валу IC411. По заказу - с узлом независимой вентиляции IC416.

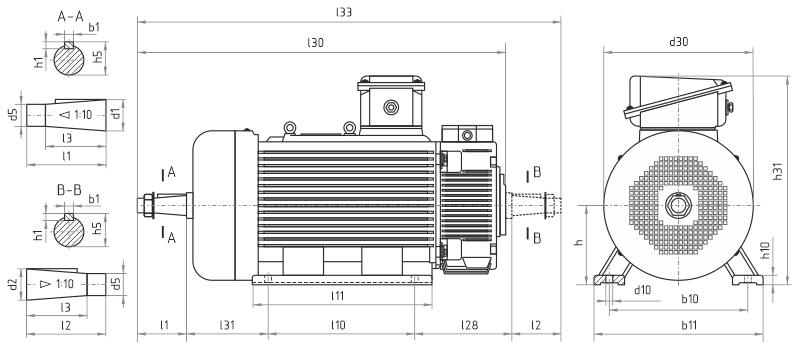

Габаритные, установочные и присоединительные размеры электродвигателей 4МТН400L10 (МТН 400L10)

Серия	Тип	IM	b1	b10	b11	d1, d2	d5	d10	d30	h	h1	h5	h31	l1, l2	l3	l10	l11	l30	l31	l33
4MTH	400L10 (ENR10)	1003, 1004	25	686	850	110 конус	М80х4	35	840	400	14	110,9	925	210	165	630	840	1600	280	1816



Рис. 1. Исполнение IM1003, IM1004



Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, b11, h10 приведены справочно и у разных производителей, а также в разных партиях, могут различаться. Если данные размеры являются критично значимыми, то их обязательное соответствие чертежу необходимо согласовать при заказе.

Купить электродвигатели крановые 4МТН400L10 (МТН 400L10) а также другие аналогичные крановые двигатели серий (MTH, МТФ, ДМТF) со склада в г. Екатеринбург по самой выгодной цене, поддержка всех гарантийных обязательств производителя, постоянное наличие, доставка по России. КОНТАКТЫ
