4МТН 280S10 (4МТМ 280S10)

45 кВт / 570 об/мин - электродвигатель крановый асинхронный трехфазный

Подробное описание

ЭЛЕКТРОДВИГАТЕЛЬ КРАНОВЫЙ 4МТН 280S10 (4МТМ 280S10)

Асинхронные трехфазные электродвигатели 4МТН 280S10 (4МТМ 280S10), а также другие аналогичные крановые двигатели серий (MTH, МТФ, ДМТF) используются для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.

Базовое исполнение – повторно‑кратковременный режим работы S3 ПВ=40%, с питанием от сети 50 Гц напряжением 220/380В (500В, 660В по требованию).

Климатическое исполнение и категория размещения У1, степень защиты IP55.

Электродвигатели марки Энерал по умолчанию имеют повышенный класс нагревостойкости изоляции Н (температурный индекс 180°С) и оснащены датчиками контроля температуры обмотки. Изготавливаются в чугунном корпусе. Поставляются в вариантах с охлаждением свободной конвекцией IC410, либо с охлаждением крыльчаткой, установленной на валу IC411. По заказу - с узлом независимой вентиляции IC416.

Габаритные, установочные и присоединительные размеры электродвигателей 4МТН 280S10 (4МТМ 280S10)

Серия	Тип	IM	b1	b10	b11	d1, d2	d5	d10	d20	d22	d24	d25	d30	h	h1	h5	h10	h31	l1, l2	l3	l10	l11	l20	l30	l31	l33
4MTM(H)	280S10 (ENR10)	1003, 1004	22	457	565	90	М64х4	24	-	-	-	-	516	280	14	91,7	35	635	170	130	368	525	-	1259	190*	1438
4MTM(H)	280S10	1003,1004	22	457	540	90	М48х3	24	-	-	-	-	-	280	14	-	40	740	170	130	368	430	-	1090	190*	1265

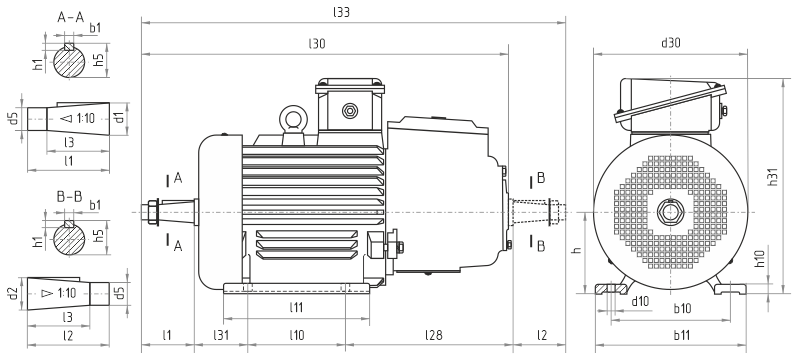

Рис. 1. Исполнение IM1001, IM1002

Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, b11, h10 приведены справочно и у разных производителей, а также в разных партиях, могут различаться. Если данные размеры являются критично значимыми, то их обязательное соответствие чертежу необходимо согласовать при заказе.

Купить электродвигатели крановые 4МТН 280S10 (4МТМ 280S10), а также другие аналогичные крановые двигатели серий (MTH, МТФ, ДМТF) со склада в г. Екатеринбург по самой выгодной цене, поддержка всех гарантийных обязательств производителя, постоянное наличие, доставка по России. КОНТАКТЫ
