Асинхронные трехфазные электродвигатели 4МТКМ225М8 (МТКН 225М8), а также другие аналогичные крановые двигатели серий (MTH, МТФ, ДМТF) используются для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.

Базовое исполнение – повторно‑кратковременный режим работы S3 ПВ=40%, с питанием от сети 50 Гц напряжением 220/380В (500В, 660В по требованию).

Климатическое исполнение и категория размещения У1, степень защиты IP55.

Электродвигатели марки Энерал по умолчанию имеют повышенный класс нагревостойкости изоляции Н (температурный индекс 180°С) и оснащены датчиками контроля температуры обмотки. Изготавливаются в чугунном корпусе. Поставляются в вариантах с охлаждением свободной конвекцией IC410, либо с охлаждением крыльчаткой, установленной на валу IC411. По заказу - с узлом независимой вентиляции IC416.

Габаритные, установочные и присоединительные размеры электродвигателей 4МТКМ225М8 (МТКН 225М8)

Серия	Тип	IM	b1	b10	b11	d1, d2	d5	d10	d20	d22	d24	d25	d30	h	h1	h5	h10	h31	l1, l2	l3	l10	l11	l20	l28	l30	l31	l33
4MTKM	225M8 (ENR10)	1003, 1004	18	356	442	70	М48х3	19	-	-	-	-	430	225	11	71,4	28	540	140	105	311	375	-	258	850	149*	998
		2003, 2004	18	356	442	70	М48х3	19	400	18	450	350	-	225	11	71,4	28	540	140	105	311	410	5	286	885	149	1026
4MTKM	225M8	1003, 1004	18	356	435	70	М48х3	19	-	-	-	-	-	225	11	-	24	545	140	105	311	370	-	-	797	149*	945

* Электродвигатели, размер l31 которых обозначен *, в исполнениях IM1003 и IM2003 имеют рабочий конец вала со стороны вентилятора; остальные - со стороны противоположной вентилятору (см. рис.)

Рис. 1. Исполнение IM1003, IM1004

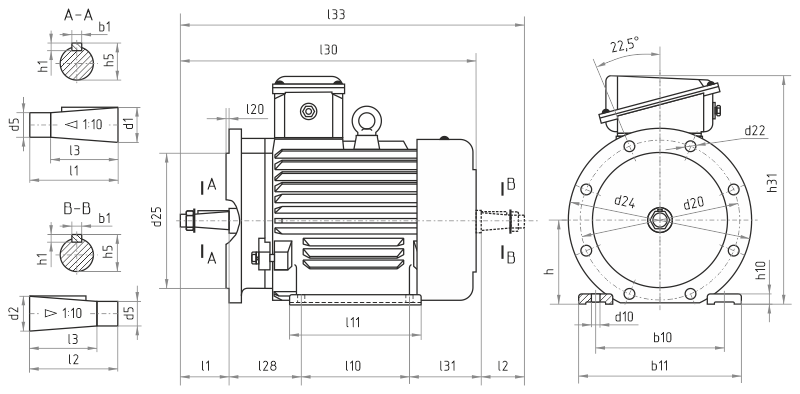

Рис. 1. Исполнение IM2003, IM2004

Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, b11, h10 приведены справочно и у разных производителей, а также в разных партиях, могут различаться. Если данные размеры являются критично значимыми, то их обязательное соответствие чертежу необходимо согласовать при заказе.
