ЭЛЕКТРОДВИГАТЕЛИ ВЗРЫВОЗАЩИЩЕННЫЕ СЕРИЙ АИМ, АИМЛ, 4ВР, ВА, АВ, 3В, ВАО2, 1ВАО

Взрывозащищенные электродвигатели серий  4ВР, АИМ, АИМЛ, ВА, АВ, 3В, ВАО2, 1ВАО  предназначены для привода механизмов внутренних и наружных установок в газовой, нефтедобывающей, химической и других смежных отраслях промышленности (кроме рудничных производств), где могут образовываться  взрывоопасные газо и паро - воздушные смеси, отнесенные к категорям IIA и IIB и группам воспламеняемости T1, T2, T3, T4.

Основное (базовое) исполнение – асинхронный трехфазный взрывозащищенный электродвигатель, предназначенный для режима работы S1, с питанием от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Исполнение по взрывозащите 1ExdIIBT4, климатическое исполнение и категория размещения У2, степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов.

Электродвигатели взрывозащищенные с привязкой по мощностям

Мощн., кВт	3000 об/мин		1500 об/мин		1000 об/мин		750 об/мин
	марка ЭД	масса, кг	марка ЭД	масса, кг	марка ЭД	масса, кг	марка ЭД	масса, кг
0,25			4ВР 63 А4	11
0,37	4ВР 63 А2	11	4ВР 63 B4	11,5	4ВР 71 A6	14,5
0,55	4ВР 63 B2	11,5	4ВР 71 A4	14,5	4ВР 71 B6	15,5
0,75	4ВР 71 A2	14,5	4ВР 71 B4	15,5	4ВР 80 A6	20,3
1,1	4ВР 71 B2	15,5	4ВР 80 A4	20,3	4ВР 80 B6	22
1,5	4ВР 80 A2	20,3	4ВР 80 B4	22	4ВР 90 L6	21
2,2	4ВР 80 B2	22	4ВР 90 L4	21	4ВР 100 L6	33	4ВР 112 MA8	73
3	4ВР 90 L2	21	4ВР 100 S4	31	4ВР 112MA6	44	4ВР 112 MB8	77
4	4ВР 100 S2	31	4ВР 100 L4	34	4ВР 112MB6	44	BA 132 S8	85
5,5	4ВР 100 L2	36	4ВР 112 M4	44	BA 132 S6	81	BA 132 M8	99
7,5	4ВР 112 M2	44	BA 132 S4	86	BA 132 M6	100	BA 160 S8	175
11	BA 132 M2	95	BA 132 M4	102	BA 160 S6	175	BA 160 M8	195
15	BA 160 S2	170	BA 160 S4	175	BA 160 M6	200	BA 180 M8	225
18,5	BA 160 M2	180	BA 160 M4	190	BA 180 M6	225	BA 200 M8	2853
22	BA 180 S2	198	BA 180 S4	205	BA 200 M6	285	BA 200 L8	310
30	BA 180 M2	221	BA 180 M4	234	BA 200 L6	320	BA 225 M8	380
37	BA 200 M2	295	BA 200 M4	295	BA 225 M6	379	BA 250 S8	575
							AB 250 S8	595
45	BA 200 L2	315	BA 200 L4	320	BA 250 S6	575	BA 250 M8	605
					AB 250 S6	575	AB 250 M8	615
55	BA 225 M2	371	BA 225 M4	380	BA 250 M6	590	AB 280 S8	780
					AB 250 M6	590
75	BA 250 S2	615	BA 250 S4	625	AB 280 S6	780	AB 280 M8	850
	AB 250 S2	560	AB 250 S4	610
90	BA 250 M2	645	BA 250 M4	665	ВА 280 М6	945	AB 280 L8	1029
	AB 250 M2	575	AB 250 M4	630	AB 280 M6	850	BAO2 280 M8	1070
110	ВА 280 S2	855	ВА 280 S4	915	AB 280 L6	1029	BAO2 280 L8	1130
	AB 280 S2	790	AB 280 S4	760	BAO2 280 M6	1070
132	АВ 280 M2	882	АВ 280 M4	860	BAO2 280 L6	1130	BAO2 315 M8	1475
	BAO2 280 S2	1020	BAO2 280 S4	1020
160	AB 280 L2	1091	AB 280 L4	1090	BAO2 315 M6	1475	BAO2 315 L8	1645
	BAO2 280 M2	1070	BAO2 280 M4	1070
200	BAO2 280 L2	1130	BAO2 280 L4	1130	BAO2 315 L6	1645
250	BAO2 315 M2	1400	BAO2 315 M4	1475
315	BAO2 315 L2	1600	BAO2 315 L4	1645

В дополнение к общей маркировке взрывозащищенного электродвигателя также указываются следующие характеристики:

Исполнение электродвигателей по взрывозащите

По области применения электродвигатели делится на следующие группы:

I - электродвигатели, предназначенные для применения в подземных выработках шахт, рудников, опасных в отношении рудничного газа и (или) горючей пыли, а также в тех частях их наземных строений, в которых существует опасность присутствия рудничного газа и (или) горючей пыли (категория смеси - I);

II - электродвигатели, предназначенные для применения во взрывоопасных зонах помещений и наружных установок (категория смеси - II по газу);

III - электродвигатели, предназначенные для применения во взрывоопасных пылевых средах (категория смеси - II по пыли).

Пример маркировки электродвигателей по ГОСТ Р для Категории смеси II по газу: 1ExdIIAT3	Пример маркировки электродвигателей по ГОСТ Р для Категории смеси II по пыли: DIP A21 TA200° (TAT3)
1. Знак уровня взрывозащиты 2. Знак соответствия стандартам 3. Знак вида взрывозащиты 4. Знак подгруппы (категория смеси) 5. Знак температурного класса (группа смеси)	1. Символ, обозначающий, что электрооборудование предназначенодля применения в зонах, опасных по воспламенению горючей пыли 2. Максимально допустимый слой горючей пыли А - на поверхностиэлектрооборудования 5мм В - на поверхностиэлектрооборудования 12,5мм 3. - Класс зоны 4. - Максимальная температура поверхности и/или температурный класс

Уровень взрывозащищенности электродвигателей

Уровни взрывозащищенности имеют в российской классификации обозначения 2, 1 и 0:

a) Уровень 2 – электродвигатели повышенной надежности против взрыва: в них взрывозащита обеспечивается только в нормальном режиме работы;

б) Уровень 1 – взрывобезопасные электродвигатели: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;

в) Уровень 0 – особо взрывобезопасные электродвигатели, в которых применены специальные меры и средства защиты от взрыва.

Степень взрывозащищенности электродвигателей (2, 1, или 0) ставится в РФ как первая цифра перед европейской маркировкой взрывозащищенности электродвигателей.

Классификация взрывоопасных зон в соответствии с техническими регламентами

В зависимости от частоты и длительности присутствия взрывоопасной смеси взрывоопасные зоны подразделяются на следующие классы:

класс 0 — зоны, в которых взрывоопасная газовая смесь присутствует постоянно или хотя бы в течение одного часа;

класс 1 — зоны, расположенные в помещениях, в которых при нормальном режиме работы электродвигателей выделяются горючие газы или пары легковоспламеняющихся жидкостей, образующие с воздухом взрывоопасные смеси;

класс 2 — зоны, расположенные в помещениях, в которых при нормальном режиме работы электродвигателей взрывоопасные смеси горючих газов или паров легковоспламеняющихся жидкостей с воздухом не образуются, а возможны только в результате аварии или повреждения технологического оборудования;

класс 20 — зоны, в которых взрывоопасные смеси горючей пыли с воздухом имеют нижний концентрационный предел воспламенения менее 65 граммов на кубический метр и присутствуют постоянно;

класс 21 — зоны, расположенные в помещениях, в которых при нормальном режиме работы электродвигателей выделяются переходящие во взвешенное состояние горючие пыли или волокна, способные образовывать с воздухом взрывоопасные смеси при концентрации 65 и менее граммов на кубический метр;

класс 22— зоны, расположенные в помещениях, в которых при нормальном режиме работы электродвигателей не образуются взрывоопасные смеси горючих пылей или волокон с воздухом при концентрации 65 и менее граммов на кубический метр, но возможно образование такой взрывоопасной смеси горючих пылей или волокон с воздухом только в результате аварии или повреждения технологического оборудования

Методы обеспечения взрывобезопасности электродвигателей

Существует несколько методов обеспечения взрывобезопасности, цель которых - предотвратить возможность контакта внутренних искрообразующих или тепловыделяющих элементов аппаратуры с внешней взрывоопасной средой, либо препятствовать выходу наружу взрыва, возникшего внутри наружной оболочки аппаратуры путем его локализации:

• локализация, или сдерживание взрыва - предотвращение распространения взрыва за пределы оболочки;
• изоляция, или герметизация – заливка компаундом, лаком, поддержание высокого давления внутри оболочки продувкой оборудования сжатым воздухом или инертным газом;
• заполнение оболочки кварцевым песком, погружение оборудования в масло, применяемое, например, для обмоток трансформаторов;
• предотвращение, или ограничение электрической и тепловой выделяемой энергии - применение в методе защиты «искробезопасной электрической цепи».

В европейской классификации приводится детализация примененного в оборудовании типа взрывозащиты (она признается в РФ и встречается в сертификатах на взрывозащищенное оборудование):

Вид взрывозащиты		Основное применение					Стандарт
Защита вида е	е	Клеммные и соединительные коробки, светильники, посты управления, распределительные устройства					ГОСТ Р 51330.8-99
Взрывонепроницаемая оболочка	d	Коммутирующие приборы,  светильники, посты управления, распределительные устройства, пускатели электродвигателей, нагревательные элементы					ГОСТ Р 51330.1-99
Заполнение или продувка	p	Сильноточные распредшкафы, анализаторные приборы, двигатели					ГОСТ Р 51330.3-99
Искробезопасная электрическая цепь	i	Измерительная и регулирующая техника, техника сзязи, датчики, приводы					ГОСТ Р 51330.10-99
		Уровни взрывозащиты Exi-- электрооборудования
		Взрывоопасная зона	0		1	2
		Россия	ia		ia,ib	ia,ib,ic
Масляное заполнение оболочки	o	Трансформаторы, пусковые сопротивления					ГОСТ Р 51330.7-99
Кварцевое заполнение оболочки	q	Трансформаторы, конденсаторы					ГОСТ Р 51330.6-99
Герметизация компаундом	m	Коммутирующие приборы малой мощности, индикаторы, датчики					ГОСТ Р 51330.17-99
Отсутствие искрообразования	n	Зона 2		Все устройства для зоны 2, кроме коммутирующих устройств			ГОСТ Р 51330.17-99
		Этот вид взрывозащиты включает упрощенные варианты различных методов взрывозащиты
Специальная защита	s	Этот вид взрывозащиты включает специальные  методы взрывозащиты		Датчики, разрядники			ГОСТ Р 51330.17-99
Герметическая изоляция	h						ГОСТ Р 51330.17-99

Действует следующая российская классификация уровней взрывозащиты электродвигателей:

Категория взрывоопасности смеси		Требуемый уровень взрывозащиты
I (рудничный метан)	II (все газы)
Иa	ia	Особо взрывобезопасный
Иb	ib	Взрывобезопасный
Иc	ic	Повышенная надежность против взрыва

Электродвигатели с маркировкой ia, ib, ic для категории взрывоопасности смеси II разделяются на три подкатегории категории II: IIA, IIB, IIC

Маркировка в квадратных скобках указывает на то, что это связанное оборудование. Например, маркировка [Ex ia] IIC указывает на связанное оборудование, располагающееся во взрывоопасной зоне. Связанное оборудование, размещенное в взрывоопасной зоне и имеющее вид взрывозащиты «взрывонепроницаемая оболочка» маркируется следующим образом: Ex d [ia] IICT4.

Категории взрывоопасности смеси

В действующей классификации предусмотрены две категории: I и II.

Категория I определяет требования к оборудованию, предназначенному для работы в шахтах и рудниках, где имеется опасность взрыва рудничного метана.

К категории II относится оборудование, применяемое для работы в условиях возможного образования промышленных взрывоопасных смесей газов и взвесей.

Существуют три подкатегирии категории II: IIA, IIB, IIC. Каждая последующая подкатегория включает (может заменить) предшествующую, то есть, подкатегория С является высшей и соответствует требованиям всех категорий – А, В и С. Она, таким образом, является самой «строгой».

Россия, Европа	Энергия поджига атмосферы(мкдж)	Возрастание опасности ↓	Типичный представитель
I			Метан (рудничный)
II A	Более 180		Пропан
II B	60-180		Этилен
II C	менее 60		Ацетилен, Водород



Со вступлением в силу технического регламента ТР403 предусматривается три категориии (Категория II - для газов, категория III - для пыли)

В системе МЭКEx (IECEx) предусмотрено три категории: I, II и III. Из категории II выделена пыль в III категорию.
(Категория II - для газов, категория III - для пыли)

Категории взрывоопасности смеси детализируются в зависимости от температуры самовоспламенения взрывоопасных газов и смесей. Согласно ГОСТу, действует следующая классификация по температуре самовоспламенения:

Группа смеси	Температура самовоспламенения, °С
Т1	Более 450
Т2	от 300 до 450
Т3	от 200 до 300
Т4	от 135 до 200
Т5	от 100 до 135
Т6	от 85 до 100

Объединенные требования к аппаратуре по категориям взрывоопасности газовых смесей и температуре самовоспламенения смесей газов

Категория IIC взрывоопасности смеси применяется к группам:

Категориям А и В соответствуют взрывоопасные смеси:

IIA:

Как видно из приведенных данных, категория IIC является избыточной для большинства случаев применения на реальных объектах.

Категории IIA, IIB и IIC определяются следующими параметрами: безопасным экспериментальным максимальным зазором (БЭМЗ – максимальный зазор между фланцами оболочки, через который не происходит передача взрыва из оболочки в окружающую среду) и величиной МТВ (отношением минимального тока воспламенения смеси взрывоопасного газа и минимального тока воспламенения метана).

Категория взрывоопасной смеси	БЭМЗ (мм)	МТВ
I (рудничный метан)	более 1,0	1
IIA	0,9 и более	0,8
IIB	от 0,5 до 0,9	от 0,4 до 0,8
IIC	0,5 и менее	менее 0,45

Температурный класс

Температурный класс взрывозащищенных электродвигателей определяется предельной температурой в градусах Цельсия, которую могут иметь при работе поверхности взрывозащищенных электродвигателей.

Температурный класс электродвигателей устанавливается исходя из минимальной температуры соответствующего температурного диапазона (его левой границы): электродвигатели, которые могу  применяться в среде газов с температурой самовоспламенения класса Т4, должны иметь максимальную температуру элементов поверхности ниже 135°С; Т5 – ниже 100°С, а Т6 – ниже 85°С.

Класс нагревостойкости изоляции

Взрывозащищенные электродвигатели, как правило,имеют класс нагревостойкости изоляции «F» (температурный индекс 155°С) или «H» (температурный индекс 180°С) по ГОСТ 8865-93.

Габаритные, установочные и присоединительные размеры взрывозащищенных электродвигателей

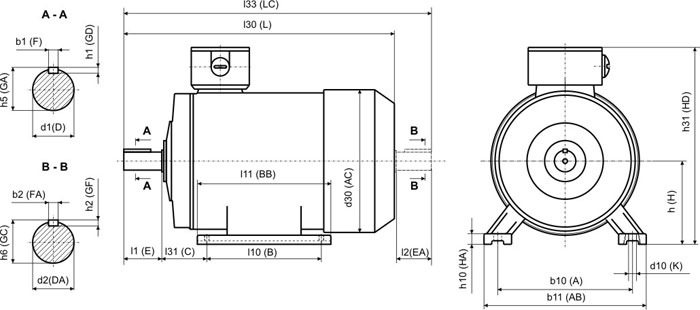

Рис. 1. Исполнение IM1001, IM1002

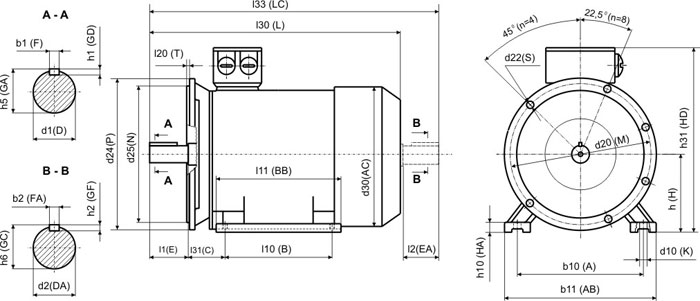

Рис. 2. Исполнение IM2001, IM 2002

Габаритные, установочные и присоединительные размеры приведены в таблицах.

Установочные и присоединительные размеры двигателей совпадают для соответствующих высот осей вращения.

Габаритные размеры взрывозащищенных электродвигателей могут отличаться у разных производителей.

Габаритные, установочные и присоединительные размеры взрывозащищенных электродвигателей АИМ, ВА, АВ, ВАО2

Габарит ЭД	Число полюсов	Габаритные размеры					Установочные и присоединительные размеры, мм
		l30	l33	h31	d24	d30	b10	l10	l31	d1	d2	l1	l2	b1	b2	h5	h6	h1	h	h10	d10	d20	d25	l20	d22
		L	LC	HD	P	AC	A	B	C	D	DА	E	ЕА	F	FА	GA	GС	GD	H	HА	K	M	N	T	S
4ВР 63	2, 4, 6	275	---	214	160	---	100	80	40	14	---	30	---	5	---	16	---	5	63	5	7	130	110	3,5	10
4ВР 71	2, 4, 6	290	---	236	200	---	112	90	45	19	---	40	---	6	---	21,5	---	6	71	6	7	165	130	3,5	12
4ВР 80	2, 4, 6	350	---	247	200	---	125	100	50	22	---	50	---	6	---	24,5	---	6	80	6	10	165	130	3,5	12
4ВР 90	2, 4, 6	410	---	285	250	---	140	125	56	24	---	50	---	8	---	27	---	7	90	7	10	215	180	4	15
4ВР 100	2, 4, 6	425	---	305	250	---	160	140	63	28	---	60	---	8	---	31	---	7	100	7	12	215	180	4	15
4ВР 112	2, 4, 6	460	---	352	300	---	190	140	70	32	---	80	---	10	---	35	---	8	112	8	12	265	230	4	15
ВА 132 S	4, 6, 8	460	548	395	350	290	216	140	89	38	38	80	80	10	10	41	41	8	132	14	12	300	250	5	19
ВА 132 M	2, 4, 6, 8	498	586	395	350	290	216	178	89	38	38	80	80	10	10	41	41	8	132	14	12	300	250	5	19
ВА 160 S	2	710	832	490	350	340	254	178	108	42	42	110	110	12	12	45	45	8	160	20	15	300	250	5	19
	4, 6, 8	710	832	490	350	340	254	178	108	48	42	110	110	14	12	51,5	45	9	160	20	15	300	250	5	19
ВА 160 M	2	740	862	490	350	340	254	210	108	42	42	110	110	12	12	45	45	8	160	20	15	300	250	5	19
	4, 6, 8	740	862	490	350	340	254	210	108	48	42	110	110	14	12	51,5	45	9	160	20	15	300	250	5	19
ВА 180 S	2	690	805	525	400	380	279	203	121	48	48	110	110	14	14	52	52	9	180	22	15	350	300	5	19
	4	690	805	525	400	380	279	203	121	55	48	110	110	16	14	59	52	10	180	22	15	350	300	5	19
ВА 180 M	2	730	845	525	400	380	279	241	121	48	48	110	110	14	14	52	52	9	180	22	15	350	300	5	19
	4, 6, 8	730	845	525	400	380	279	241	121	55	48	110	110	16	14	59	52	10	180	22	15	350	300	5	19
ВА 200 M	2	765	880	560	450	410	318	267	133	55	55	110	110	16	16	59	59	10	200	28	19	400	350	5	19
	4, 6, 8	795	910	560	450	410	318	267	133	60	55	140	110	18	16	64	59	11	200	28	19	400	350	5	19
ВА 200 L	2	805	920	560	450	410	318	305	133	55	55	110	110	16	16	59	59	10	200	28	19	400	350	5	19
	4, 6, 8	835	950	560	450	410	318	305	133	60	55	140	110	18	16	64	59	11	200	28	19	400	350	5	19
ВА 225 M	2	840	955	610	550	445	356	311	149	55	55	110	110	16	16	59	59	10	225	30	19	500	450	5	19
	4, 6, 8	870	1015	610	550	445	356	311	149	65	60	140	140	18	18	69	64	11	225	30	19	500	450	5	19
ВА 250 S	2	990	1135	710	550	552	406	311	168	65	65	140	140	18	18	69	69	11	250	30	24	500	450	5	19
	4, 6, 8	990	1135	710	550	552	406	311	168	75	70	140	140	20	20	79,5	74,5	12	250	30	24	500	450	5	19
ВА 250 M	2	990	1135	710	550	552	406	349	168	65	65	140	140	18	18	69	69	11	250	30	24	500	450	5	19
	4, 6, 8	990	1135	710	550	552	406	349	168	75	70	140	140	20	20	79,5	74,5	12	250	30	24	500	450	5	19
АВ 250 S	2	1000	---	502,5	660	505	406	311	168	65	---	140	---	18	---	69	---	11	250	---	24	600	550	6	24
	4, 6, 8	1040	---	502,5	660	505	406	311	168	75	---	140	---	20	---	79,5	---	12	250	---	24	600	550	6	24
АВ 250 M	2	1000	---	502,5	660	505	406	349	168	65	---	140	---	18	---	69	---	11	250	---	24	600	550	6	24
	4, 6, 8	1040	---	502,5	660	505	406	349	168	75	---	140	---	20	---	79,5	---	12	250	---	24	600	550	6	24
ВА 280 S	2	1140	1285	780	660	625	457	368	190	70	65	140	140	20	18	74.5	69	12	280	30	24	600	550	6	24
	4, 6, 8	1170	1315	780	660	625	457	368	190	80	65	170	140	22	18	85	69	14	280	30	24	600	550	6	24
ВА 280 M	2	1140	1285	780	660	625	457	419	190	70	65	140	140	20	18	74.5	69	12	280	30	24	600	550	6	24
	4, 6, 8	1170	1315	780	660	625	457	419	190	80	65	170	140	22	18	85	69	14	280	30	24	600	550	6	24
АВ 280 S	2	1040	---	790	660	585	457	368	190	70	---	140	---	20	---	74.5	---	12	280	---	24	600	550	6	24
	4, 6, 8	1070	---	790	660	585	457	368	190	80	---	170	---	22	---	85	---	14	280	---	24	600	550	6	24
АВ 280 M	2	1100	---	790	660	585	457	419	190	70	---	140	---	20	---	74.5	---	12	280	---	24	600	550	6	24
	4, 6, 8	1130	---	790	660	585	457	419	190	80	---	170	---	22	---	85	---	14	280	---	24	600	550	6	24
АВ 280 L	2	1280	---	790	660	585	457	457	190	75	---	140	---	20	---	80	---	12	280	---	24	600	550	6	24
	4, 6, 8	1310	---	790	660	585	457	457	190	90	---	170	---	25	---	95	---	14	280	---	24	600	550	6	24
ВАО2 280 S	2	1230	---	640	660	700	457	368	190	75	---	140	---	20	---	79,5	---	12	280	---	24	600	550	6	24
	4	1230	---	640	660	700	457	368	190	80	---	170	---	22	---	85	---	14	280	---	24	600	550	6	24
ВАО2 280 M	2	1230	---	640	660	700	457	419	190	75	---	140	---	20	---	79,5	---	12	280	---	24	600	550	6	24
	4, 6, 8	1230	---	640	660	700	457	419	190	80	---	170	---	22	---	85	---	14	280	---	24	600	550	6	24
ВАО2 280 L	2	1230	---	640	660	700	457	457	190	75	---	140	---	20	---	79,5	---	12	280	---	24	600	550	6	24
	4, 6, 8	1230	---	640	660	700	457	457	190	80	---	170	---	22	---	85	---	14	280	---	24	600	550	6	24
ВАО2 315 M	2	1275	---	715	800	780	508	457	216	75	---	140	---	20	---	79,5	---	12	315	---	28	740	680	6	24
	4, 6, 8	1305	---	715	800	780	508	457	216	90	---	170	---	25	---	95	---	14	315	---	28	740	680	6	24
ВАО2 315 L	2	1345	---	715	800	780	508	508	216	75	---	140	---	20	---	79,5	---	12	315	---	28	740	680	6	24
	4, 6, 8	1375	---	715	800	780	508	508	216	90	---	170	---	25	---	95	---	14	315	---	28	740	680	6	24

Примечание: Габаритные размеры l30, l33, h31, d30 и установочно-присоединительные размеры l11, l21, b11, h10 у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции
