ЭЛЕКТРОДВИГАТЕЛИ ВЗРЫВОЗАЩИЩЕННЫЕ РУДНИЧНЫЕ СЕРИЙ ВРА, АВР, 3АВР, ВРП, АИУ

Взрывозащищенные рудничные электродвигатели серий ВРА, АВР, 3АВР, ВРП, АИУ предназначены для привода механизмов в подземных выработках угольных и сланцевых шахт, а также в помещениях и наружных установках, опасных по метану и угольной пыли.

Основное (базовое) исполнение – асинхронный трехфазный взрывозащищенный электродвигатель, предназначенный для режима работы S1 (допускают работу в режиме S2, S3, S4), с питанием от сети переменного тока 50 Гц напряжением 220В, 380В, 660В, 1140В. Исполнение по взрывозащите РВ 3В (ExdI), климатическое исполнение и категория размещения У2,5; степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов.

Исполнение электродвигателей по взрывозащите

Маркировка рудничных электродвигателей для Категории смеси I: РВ 1В (ExdI):

	1. Знак уровня взрывозащиты 2. Знак вида взрывозащиты 3. Знак соответствия стандартам	4. Знак вида взрывозащиты 5. Знак подгруппы (категория смеси)

Рудничные электродвигатели по уровню взрывозащиты:

РН – рудничные нормальные электродвигатели (не взрывозащищенные)

РП – рудничные электродвигатели повышенной надежности против взрыва (уровень взрывозащиты 2) – электродвигатели повышенной надежности против взрыва: в них взрывозащита обеспечивается только в нормальном режиме работы;

РВ – рудничные взрывозащищенные электродвигатели (уровень взрывозащиты 1) – взрывобезопасные электродвигатели: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;

РО – рудничные особо взрывобезопасные электродвигатели (уровень взрывозащиты 0) – особо взрывобезопасные электродвигатели, в которых применены специальные меры и средства защиты от взрыва.

Рудничные электродвигатели по виду взрывозащиты:

В – взрывонепроницаемая оболочка

• 1В – электродвигатели с напряжением до 100В ( ток к.з не более 100А)
• 2В – электродвигатели с напряжением свыше 100В до 220В ( ток к.з свыше 100А до 600А)
• 3В – электродвигатели с напряжением свыше 220В до 1140В ( ток к.з свыше 100А)
• 4В – электродвигатели с напряжением свыше 1140В ( ток к.з свыше 100А)

К – кварцевое заполнение оболочки

М – масляное заполнение оболочки

А – автоматическое отключение напряжения с токоведущих частей

И – искробезопасная цепь

е(П) – дополнительные меры против дуговых разрядов, напряжения, повышенной температуры

С – специальные виды защиты

В дополнение к общей маркировке взрывозащищенного рудничного электродвигателя также указываются следующие характеристики:

Степень защиты IPxx (ГОСТ 17494-87)

Обычно взрывозащищенные электродвигатели выполняются со степенью защиты IP54 и IР44 по ГОСТ 17494 (МЭК 60034-5). По заказу потребителей электродвигатели могут быть изготовлены со степенью защиты IР55.

Класс нагревостойкости изоляции

Взрывозащищенные рудничные электродвигатели, как правило, имеют класс нагревостойкости не ниже «H» (температурный индекс 180°С) по ГОСТ 8865-93.

Основной режим работы

(для которого приведен ряд мощностей): продолжительный S1  по ГОСТ 183-74 (МЭК 60034-1). Допускается работа в режимах S2, S3, S4.

Габаритные, установочные и присоединительные размеры рудничных электродвигателей

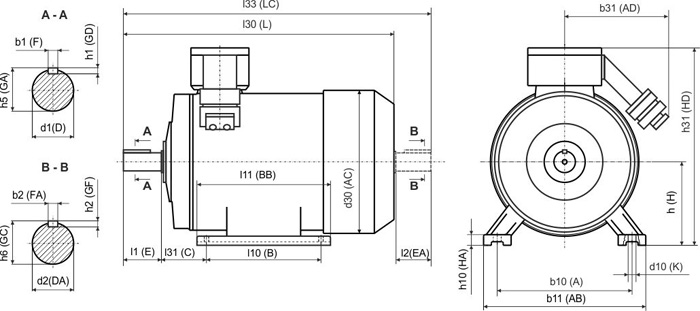

Рис. 1. Исполнение IM1001, IM1002

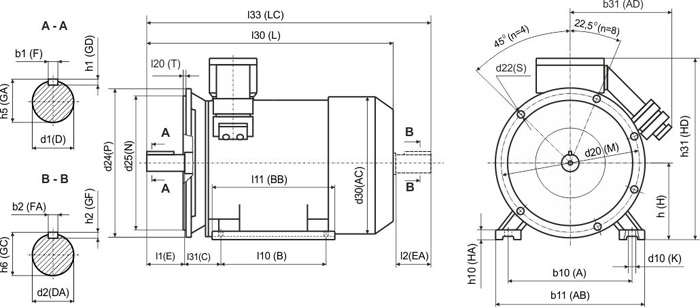

Рис. 2. Исполнение IM2001, IM 2002

Габаритные, установочные и присоединительные размеры приведены в таблицах.

Установочные и присоединительные размеры рудничных электродвигателей совпадают для соответствующих высот осей вращения.

Габаритные размеры рудничных электродвигателей могут отличаться у разных производителей.

Примечание: Габаритные размеры d24 и установочно-присоединительные размеры d20, d25, d22 у разных производителей могут различаться. Уточняйте вышеуказанные размеры каждого производителя у наших менеджеров.
